電力電纜運行檢測的綜合維護方案

發表時間：2020-08-05

電力電纜運行檢測的綜合維護方案

電力電纜在運行中由于長期過載運行、外力沖擊、絕緣受潮、接觸不良、環境腐蝕等，都可能會導致電纜絕緣受損或老化，在使用過程中可能出現短路、斷線、接地等故障，影響電力系統的安全運行。

電纜的運行狀況直接關系到電力系統的安全運行及供電的可靠性，因此，定期或不定期檢測電力電纜有無故障具有非常重要的現實意義。

PA電子官網為電力電纜的檢測提供綜合解決方案，應用將電纜定位、路徑識別、局放檢測、紅外檢測等手段對電力電纜的預防維護、故障診斷與發現提供完善的解決方案。

維護背景

電纜故障是總體電力線路故障中的關鍵因素之一，因此及時、準確應用電纜檢測方法，掌握電路故障類型及原因，可以有效幫助我國電力修復工程的穩健發展，也是電力運作中的重點技術要求。

01 電纜故障定位、電纜路徑識別

供電電纜作為供電輸配中重要的橋接部分，其運行的良好性影響著電能的輸送質量。而目前維護的電纜主要涉及有低壓供電電纜、通信電纜、以及架空線路的維護。無論是低壓地埋電纜還是架空電纜，由于線路多，且多為“不可視”，難以做到預防性的維護；當出現線纜故障時，對故障點的準確查找及快速修復工作提出了更高的要求。

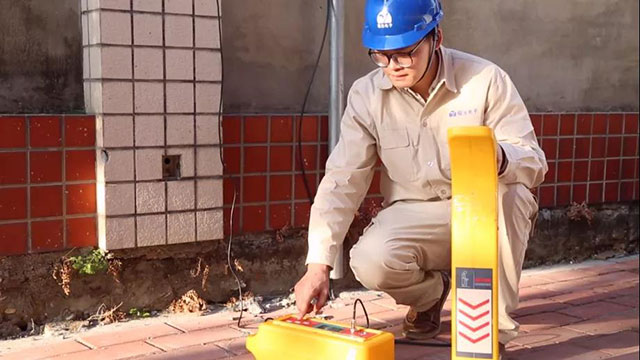

電纜故障檢測儀系統是由電纜故障測試儀、高壓脈沖發生器、定點儀和電纜綜合測試儀組成，用于電力電纜低阻、短路、開路斷線故障及高阻泄露和高阻閃絡性故障的測試，還可探測地下電纜的精確走向、深度及定位電纜的開路、短路及外皮的故障點。

PA電子為用戶提供電纜故障排查定位檢測服務，測試可靠性高，判斷速度快，整套設備滿足不同類型的故障定位查找，并為用戶提供完善的服務：
1.電纜線路的路由識別定位，線路網的梳理繪圖
2.電纜長度距離匯測，地埋深度匯測
3.低壓地埋電纜故障類型分析，故障點定位查找

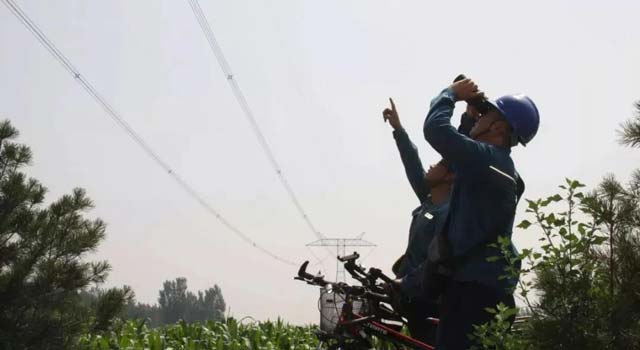

4.架空線路小電流接地故障定位查找
5.電纜識別定位，分支線路互配關系梳理
6.運行電纜狀態檢測
......

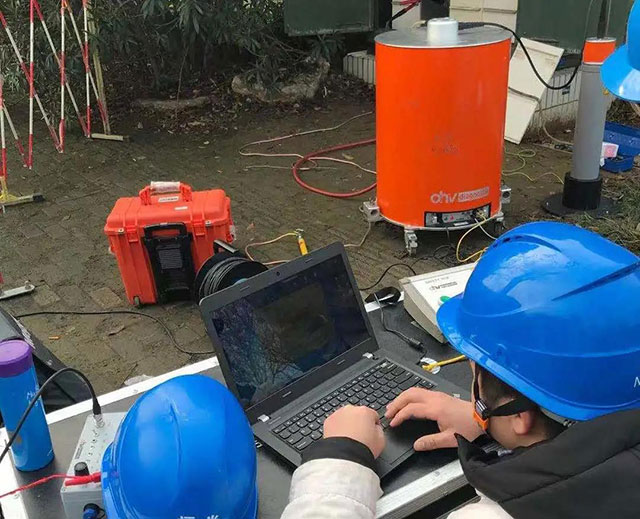

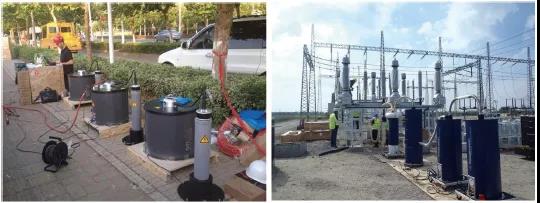

02 振蕩波耐壓實驗

區別于使用超聲波巡檢儀PA電子檢測常見的局放等，使用的是震蕩波局部放電檢測，該檢測法基于LC阻尼震蕩原理，基于脈沖電流法高靈敏度檢測局部放電信號，配合高速數據采集設備完成局部放電信號的檢測、采集、上傳。單次測試過程一分鐘左右，測試效率高，主要用于檢測電纜的主絕緣、接頭和終端的絕緣情況，由于其波形與頻率接近工頻正弦波且作用時間短，不會對電纜造成損害，同時具備可行度高，適合現場檢測，能夠判斷局放類型并確定故障位置的特點。

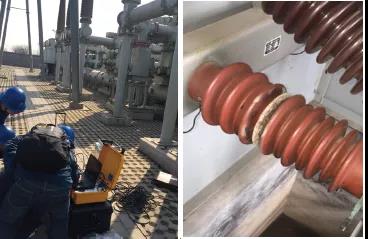

03 局放放電檢測

隨著負荷的運行電纜會出現絕緣劣化，絕緣劣化的征兆和表現形式是出現局部放電現象，同時局部放電又是絕緣進一步劣化的原因。由于絕緣擊穿的后果經常比較嚴重，因此通過局部放電檢測技術的應用，及時發現早期的絕緣缺陷，避免突發事故，保證安全供電。

借助多款局放測試設備，可實現電網無需停電，確保電力電纜運行可靠、減少停電維護次數和時間、實現狀態檢修以提高電力電纜供電可靠性是保障電網安全可靠運行的重中之重。

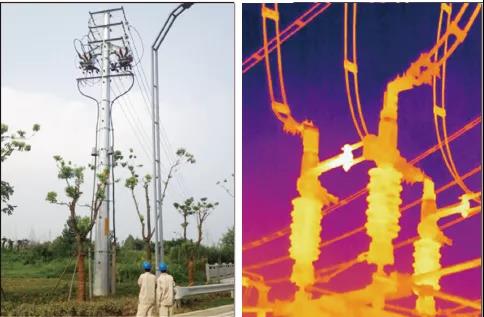

04 紅外測溫檢測

受環境、負荷等因素的影響，會出現不同的絕緣老化、失效產生，電力設備的熱故障也是引起停電等事故的主要原因。

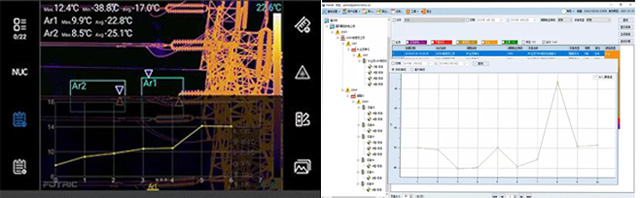

紅外熱像儀利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，可有效獲取電纜運行狀態，再根據其特征和標準，對電纜有無故障、故障位置和嚴重程度進行直觀的分析診斷。

通過紅外熱像儀的紅外圖像分析軟件對設備的溫度分布及其變化來檢測設備的熱故障被實踐證明是一個十分有效的方法。

PA電子官網為用戶提供數字化、標準化、智能化于一體的高精度紅外測溫技術，其快捷、準確、高效、智能的技術優勢為電纜及設備的運行、維護、故障診斷發揮著重要作用。

結語
電力電纜在實際運行的過程中，存在多種故障類型，并且呈現出不同的表現方式。PA電子官網為用戶提供高效、準確、智能的全套電力電纜檢測設備及完善解決方案，采用相應的故障檢測方式，對故障原因進行分析，找出故障種類，對相關的儀器和技術進行有效的利用，可實現對電纜故障的快速定位、快速檢測，并且采取有效的處理措施。保證供電的穩定，促使電力電纜運行更加的安全、可靠。
